法蘭是一種盤狀零件，在管道工程中最為常見，法蘭都是成對及與閥門上的配套法蘭使用的。 在管道工程中，法蘭主要用于管道的連接。在需要連接的管道，各種安裝一片法蘭盤，低壓管道可以使用絲接法蘭，4公斤以上壓力的使用焊接法蘭。兩片法蘭盤之間加上密封墊，然后用螺栓緊固。不同壓力的法蘭有不同的厚度和使用不同的螺栓。
水泵和閥門，在和管道連接時，這些器材設備的局部，也制成相對應的法蘭形狀，也稱為法蘭連接。 凡是在兩個平面在周邊使用螺栓連接同時封閉的連接零件，一般都稱為“法蘭”，如通風管道的連接，這一類零件可以稱為“法蘭類零件”。 但是這種連接只是一個設備的局部，如法蘭和水泵的連接，就不好把水泵叫“法蘭類零件”。比較小型的如閥門等，可以叫“法蘭類零件”。
墊片是一種能產生塑性變形、并具有一定強度的材料制成的圓環。大多數墊片是從非金屬板裁下來的，或由專業工廠按規定尺寸制作，其材料為石棉橡膠板、石棉板、聚乙烯板等；也有用薄金屬板(白鐵皮、不銹鋼)將石棉等非金屬材料包裹起來制成的金屬包墊片；

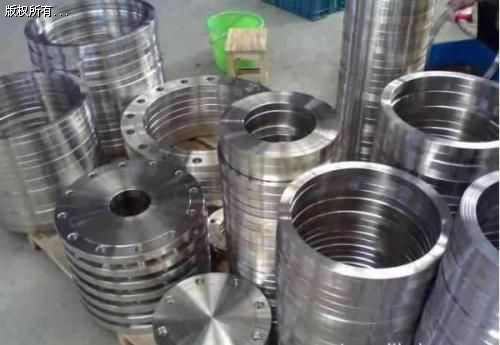

不銹鋼法蘭
不銹鋼法蘭
還有一種用薄鋼帶與石棉帶一起繞制而成的纏繞式墊片。普通橡膠墊片適用于溫度低于120℃的場合；石棉橡膠墊片適用于對水蒸氣溫度低于450℃，對油類溫度低于350℃，壓力低于5MPa的場合，對于一般的腐蝕性介質，最常用的是耐酸石棉板。在高壓設備及管道中，采用銅、鋁、10號鋼、不銹鋼制成的透鏡型或其他形狀的金屬墊片。高壓墊片與密封面的接觸寬度非常窄(線接觸)，密封面與墊片的加工光潔度較高。
低壓小直徑有絲接法蘭，高壓和低壓大直徑都是使用焊接法蘭，不同壓力的法蘭盤的厚度和連接螺栓直徑和數量是不同的。
主要作用
1、連接管路并保持管路密封性能；
2、便于某段管路的更換；
3、便于拆開檢查管路情況；
4、便于某段管路的封閉。
標準分類
規格：1/2″～80″（DN10-DN5000）
壓力等級：0.25Mpa ～250Mpa（150Lb ～2500Lb）
常用標準：
國標：GB9112-88（GB9113·1-88～GB9123·36-88）
美標：ANSI B16.5 ，ANSI 16.47 Class150、300、600、900、1500（TH、LJ、SW）
日標：JIS 5K、10K、16K、20K（PL、SO、BL）
德標：DIN2527、2543、2545、2566、2572、2573、2576、2631、2632、2633、2634、2638
（PL、SO、WN、BL、TH）
意大利標準：UNI2276、2277、2278、6083、6084、6088、6089、2299、2280、2281、2282、2283
（PL、SO、WN、BL、TH）
英國標準：BS4504，4506
化工部標準：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91
HG20592-97（HG20593-97～HG20614-97）
HG20615-97（HG20616-97～HG20635-97）
機械部標準：JB81-59～JB86-59、JB/T79-94～JB/T86-94
壓力容器標準：JB1157-82～JB1160-82、NB/T47020-2012～NB/T47027-2012
船用法蘭標準：GB/T11694-94、GB/T3766-1996、GB/T11693-94、GB10746—89、 GB/T4450—1995、GB/T11693-94、GB573-65、GB2506-89、CBM1012-81、CBM1013等
法蘭生產標準
國標：GB/T9112-2010（GB9113·1-2010～GB9123·4-2010）
化工部標準：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91、HG20592-2009系列、HG20615-2009系列
機械部標準：JB81-59～JB86-59、JB/T79-94～JB/T86-94、JB/T74-1994
壓力容器標準：JB1157-82～JB1160-82、JB4700-2000～JB4707-2000 B16.47A/B B16.39 B16.48
法蘭連接種類
板式平焊法蘭
帶頸平焊法蘭
帶頸對焊法蘭
承插焊法蘭
螺紋法蘭
法蘭蓋
帶頸對焊環松套法蘭
平焊環松套法蘭
環槽面法蘭及法蘭蓋
大直徑平板法蘭
大直徑高頸法蘭
八字盲板
對焊環松套法蘭
旋轉法蘭
錨固法蘭
堆焊/覆焊蘭
PN含義
PN就是公稱壓力，表示單位在國際單位制中是0.1MPa，在工程單位制中是kgf/cm2。管法蘭常用bar（即公斤力kgf/cm2,1bar=0.1MPa）設備法蘭常用MPa。
公稱壓力的確定不僅要根據最高工作壓力，還需根據最高工作溫度和材質特性，而不僅僅只需滿足公稱壓力大于工作壓力。 法蘭還有個參數是DN，DN是表示法蘭尺寸的參數。
使用注意事項
1、為防止由于法蘭蓋加熱而產生睛間腐蝕，焊接電流不宜太大，比碳鋼焊條較少20%左右，電弧不宜過長，層間快冷，以窄焊道為宜。
2、焊條使用時應保持干燥，鈦鈣型應經150℃干燥1小時，低a氫型應經200-250℃干燥1小時(不能多次重復烘干，否則藥皮容易開裂剝落)，防止焊條藥皮粘油及其它臟物，以免致使焊縫增加含碳量和影響焊件質量。
3、不銹鋼法蘭管件焊接時，受到重復加熱析出碳化物，降低耐腐蝕性和力學性能。
4、鉻不銹鋼法蘭管件焊后硬化性美標法蘭較大，容易產生裂紋。若采用同類型的鉻不銹鋼焊條(G202、G207)焊接，必須進行300℃以上的預熱和焊后700℃左右的緩冷處理。若焊件不能進行焊后熱處理，則應選用不銹鋼法蘭管件焊條(A107、A207)。
5、不銹鋼法蘭，為改善耐蝕性能及焊接性而適當增加適量穩定性元素Ti、Nb、Mo等，焊接性較鉻不銹鋼法蘭好一些。采用同類型的鉻不銹鋼法蘭焊條(G302、G307)時，應進行200℃以上的預熱和焊后800℃左右的回火處理。若焊件不能進行熱處理，則應選用不銹鋼法蘭管件焊條(A107、A207)。
6、不銹鋼法蘭管件,對焊法蘭焊條具有良好耐腐蝕性和抗氧化性，廣泛應用于化工、化肥、石油、醫療機械制造。
法蘭特點
法蘭（flange又叫法蘭盤或突緣。 是管子與管子相互連接的零件。連接于管端。法蘭上有孔眼，可穿螺栓，使兩法蘭緊連。法蘭間用襯墊密封。法蘭管件（flanged pipe fittings）指帶有法蘭（突緣或接盤）的管件。它可由澆鑄而成，也可由螺紋連接或焊接構成。法蘭聯接（flange，joint）由一對法蘭、一個墊片及若干個螺栓螺母組成。墊片放在兩法蘭密封面之間，擰緊螺母后，墊片表面上的比壓達到一定數值后產生變形，并填滿密封面上凹凸不平處，使聯接嚴密不漏。有的管件和器材已經自帶法蘭盤，也是屬于法蘭連接。法蘭連接是管道施工的重要連接方式。
法蘭連接使用方便，能夠承受較大的壓力。在工業管道中，法蘭連接的使用十分廣泛。在家庭內，管道直徑小，而且是低壓，看不見法蘭連接。如果在一個鍋爐房或者生產現場，到處都是法蘭連接的管道和器材。
通俗的講，法蘭盤的作用就是使得管件連接處固定并密封。
